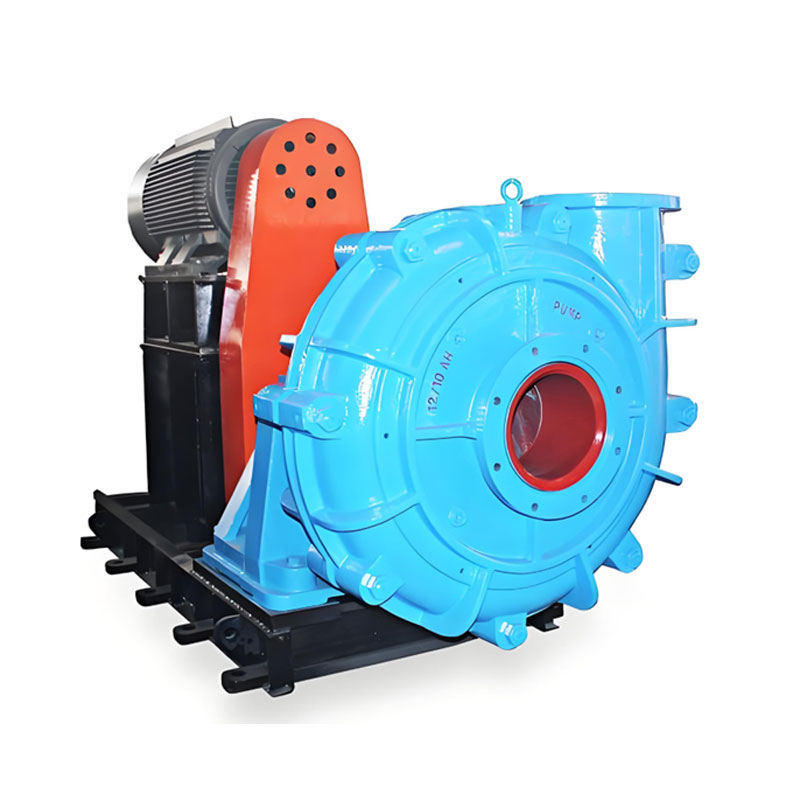

AH ปั๊มถนนลาดยางแนวนอน

AH ปั๊มถนนลาดยางแนวนอนเป็นเครื่องทดแทนปั๊มถนนลาดยาง Warman AH ที่สมบูรณ์แบบในราคาประหยัด ปั๊มเหล่านี้ได้รับการออกแบบสำหรับการใช้งานที่มีฤทธิ์กัดกร่อนและ/หรือกัดกร่อนที่หลากหลาย และโดยทั่วไปจะใช้สำหรับสารละลายที่มีความเข้มข้นของของแข็งที่มีฤทธิ์กัดกร่อนสูง หรือในกรณีที่จำเป็นต้องใช้ปั๊มสารละลายสำหรับงานหนักมาก

ขนาดเต้าเสียบ: 1-18 นิ้ว
ขนาดทางเข้า: 1.5-20 นิ้ว
ความจุ: 3.6-5400m3/ชม
ส่วนหัว: 6-125ม
มอบของแข็ง: 0-130 มม

วัสดุ:

โลหะ: WI05, WI07, WI33, WI49, WI61.
ยาง: R55, S31, S42

คุณสมบัติการออกแบบ:

• การออกแบบปั๊มสารละลายแนวนอน, คานยื่นออกมา, แรงเหวี่ยง, แบบขั้นตอนเดียว
• การประกอบตลับลูกปืน - เพลาที่มีเส้นผ่านศูนย์กลางขนาดใหญ่พร้อมส่วนยื่นสั้นช่วยลดการโก่งตัวและช่วยยืดอายุการใช้งานของตลับลูกปืนให้ยาวนาน ต้องใช้สลักเกลียวสี่ตัวเท่านั้นเพื่อยึดตัวเรือนประเภทคาร์ทริดจ์ไว้ในเฟรม
• ปลอก - ครึ่งปลอกของเหล็กหล่อหรือเหล็กดัดที่มีโครงเสริมภายนอกให้ความสามารถในการรับแรงดันในการทำงานสูงและเพิ่มความปลอดภัยเป็นพิเศษ
• ใบพัด - ผ้าห่อศพด้านหน้าและด้านหลังมีใบพัดปั๊มออก ซึ่งลดการหมุนเวียนและการปนเปื้อนของซีล ใบพัดโลหะแข็งและอีลาสโตเมอร์แบบขึ้นรูปสามารถใช้แทนกันได้อย่างสมบูรณ์
• ไลเนอร์ - ไลเนอร์ที่เปลี่ยนได้ง่ายนั้นถูกยึดด้วยสลักเกลียว ไม่ต้องติดกาว เข้ากับตัวเคสเพื่อการยึดติดที่ดีและเป็นการบำรุงรักษาทางตะวันออก ไลเนอร์โลหะแข็งสามารถใช้แทนกันได้อย่างสมบูรณ์กับอีลาสโตเมอร์ขึ้นรูปด้วยแรงดัน
• พุ่มไม้ลำคอ - การสึกหรอลดลงและการบำรุงรักษาง่ายขึ้นโดยการใช้หน้าคู่ที่เรียวเพื่อให้จัดตำแหน่งได้อย่างแม่นยำเชิงบวกในระหว่างการประกอบและการถอดออกอย่างง่ายดาย
• ซีลเพลา - ซีลบรรจุ, ซีลแรงเหวี่ยง, ซีลเชิงกล;
• ประเภทการขับขี่ - คัปปลิ้งแบบยืดหยุ่น สายพานตัว V พร้อมรอก กระปุกเกียร์ VFD ระบบควบคุม SCR ฯลฯ
• สาขาจำหน่ายสามารถกำหนดทิศทางไปยังตำแหน่งแปดตำแหน่งใดก็ได้ที่ช่วง 45 องศา;
• ง่ายต่อการติดตั้งและบำรุงรักษาในการใช้งานนอกสถานที่
